馬鞍山某鋼鐵冶金廠的HEP高真空濾油機應用

2022-09-21

HEP系列高真空濾油機是在全球銷量比較不錯的一款凈化裝置,濾油機優越的性能很快讓其占領油品凈化市場,但是其價格之昂貴讓很多客戶望而卻步。HEP系列高真空濾油機主要適用于110/220/500KV以上輸變電設備用絕緣油的凈化,去除其水份、氣體和機械雜質,從而提高絕緣油的耐電壓強度和油品質量,保證高壓電氣設備的安全運行。適用于變壓器、電容器、互感器的油處理。


1

項目概況

高真空凈油機通過真空處理,可將油中的水和氣體抽出。當油進入真空脫氣塔,通過三級脫氣層不同真空度進行脫氣,除水。

本項目主要是針對變壓器油進行脫氣,脫水和去除雜質。從而提高絕緣油的耐電壓強度和油品質量。保證高壓電氣設備的安全運行。適用于變壓器,電容器,互感器的油處理。

經過濾后油的氧化物脫除凈化達到99.9%以上 。

項目名稱:HEP高真空濾油機項目

處理介質:變壓器油

極限真空度:≤3pa

公稱流量:3000—12000L/H

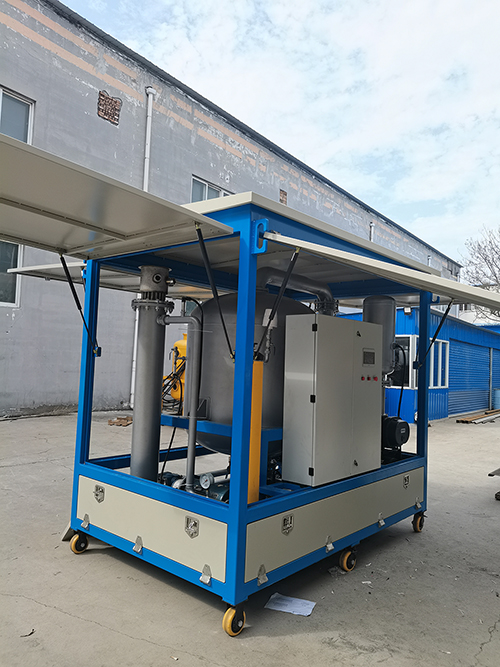

IMG_20220917_094535

2

解決方案


根據現場技術要求,依照設計步驟,確定了特殊的真空罐內填充填料,增大接觸面積,脫水效果更加優異。采用單只大體積濾芯,過濾精度高,納污容量大,壽命長。保證高壓電氣設備的安全運行。

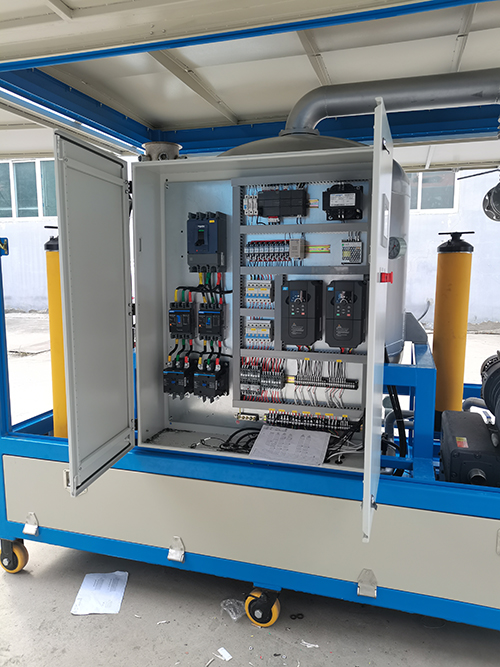

IMG_20220917_094338

設備名稱:HEP200雙級高效真空濾油機

極限真空度:≤3pa        工作真空度:≤508pa>

真空泵抽氣速率:200m3/H           羅茨泵抽氣速率:1000m3/H

額定流量:12000L/H      工作壓力:≤0.5Mpa

粗過濾:不銹鋼過濾網,進口品牌產品

一級精過濾:3μm,進口品牌產品

二級精過濾:1μm,進口品牌產品

殼體材質:過濾器采用304不銹鋼

3

設備工作原理


真空凈油機是根據水和油的沸點不同原理而設計的,它由真空加熱罐精濾器、冷凝器、初濾器、水箱、真空泵、排油泵以及電氣柜組成的。真空泵將真空罐內的空氣抽出形成真空,外界油液在大氣壓的作用下,經過有入口管道進入初濾器,清除較大的顆粒,然后進入加熱罐內,經過加熱等40~75℃的油通過自動油漂閥,此閥是自動控制進入真空罐內的油量進出平衡。經過加熱后的油液通過噴翼飛快旋轉將油分離成半霧狀,油中的水份急速蒸發成水蒸氣并連續被真空泵吸入冷凝器內。進入冷凝器的水蒸氣經冷卻后再返原成水放出,在真空加熱罐內的油液,被排油泵排入精濾器通過濾油紙或濾芯將微粒雜質過濾出來,從而完成真空濾油機迅速除去油中雜質、水份、氣體的全過程,使潔凈的油從出油處排出機外。

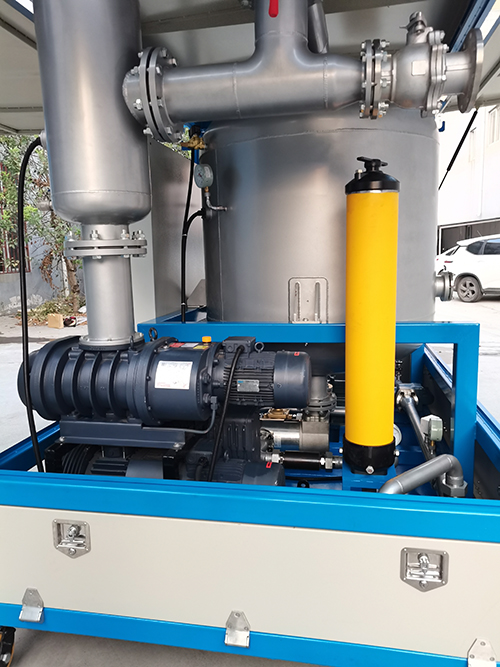

IMG_20220917_181434
